ES-9100型脱气氢电导率测量系统在电厂中的应用

背景介绍

在燃气发电厂的水汽系统中，氢电导率是一项重要参数，既是发电厂水汽纯度的指标，也是判断凝汽器是否泄漏的重要指标，是电厂化学监督中不可忽视的重要手段。但是由于火电厂水汽系统特别是凝结水中会含有一定量的 CO₂，虽然给水中存在的 CO₂ 被认为是侵蚀性非常小的污染物，但是它却能导致氢电导率升高，它和主要的杂质阴离子氯离子、硫酸根离子等混淆在一起，不能直接反应杂质阴离子的含量，造成了氢电导率的误判，严重影响氢电导率测定的可靠性。当凝结水氢电导率升高时，运行人员无法判断是因为凝汽器管泄漏，还是因为真空严密性差导致吸收 CO₂ 而引起的。

因此，能否消除水汽中 CO₂ 的影响直接关系到氢电导率测定的准确性，氢电导率作为监测水汽品质的重要手段，这也关系到电厂是否能够安全的运行，测定水汽的脱气氢电导率具有实际意义。

应用情况

西北某电厂在凝汽器出口安装一台 ES-9100 型脱气电导率测量系统，用于监测凝汽器出口脱气氢电导率含量。该仪表于 2023 年初安装，集成配套安装并经售后同事调试后，仪器整体性能稳定，准确性高，仪表性价比达到客户的需求。

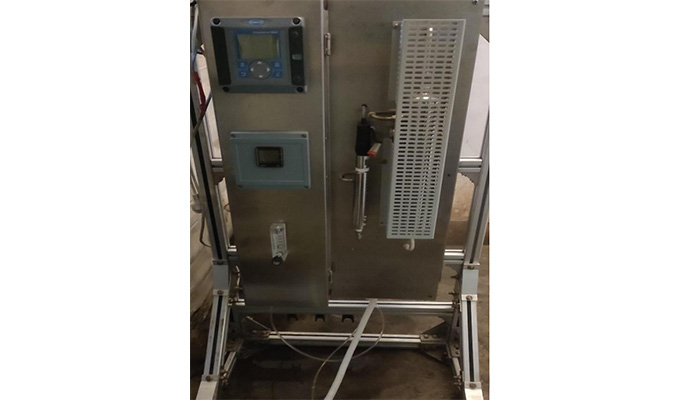

                                          图1：ES-9100型脱气氢电导率测量系统

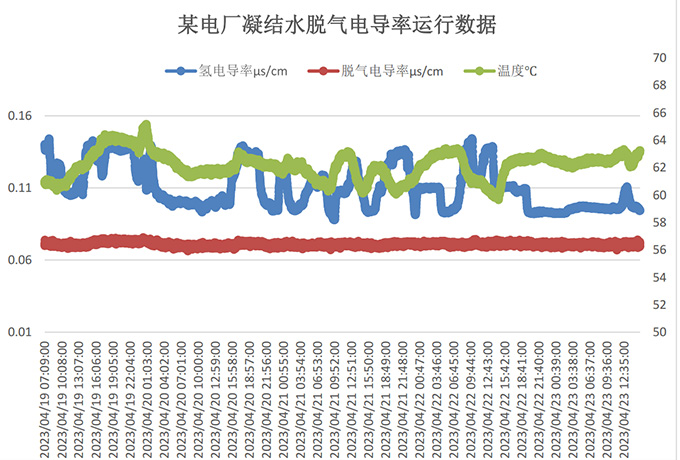

现场数据如下所示，现场脱气氢电导率值满足《GB12145-2016 火力发电机组及蒸汽动力设备水质质量》要求，长期处于 0.1µs/cm 以下，达到标准期望值。

                                表1：ES-9100型脱气氢电导率测量系统现场测量值

总  结

ES-9100 脱气装置系统通过加热沸腾法除去水样中的 CO₂ 气体，CO₂ 气体通过蒸汽排出，在测量脱气氢电导率前，系统采用加热前的进水冷却加热脱气完的样水，实现自冷却。

仪表面板式集成、便于安装，操作维护简单，同时采用高性能电加热系统，带温控自动调节。测量系统采用进口树脂，降低运维人员维护频率，准确的测量脱气电导率数值，便于现场人员判断凝汽器是否发生泄露。
